电脑中的主板是整个电脑的基石，主板的好坏很大一部分决定了机器是否稳定以及电脑的使用寿命，而主板上正常使用中最容易损坏的是什么元件？当然是电容了。 www.xiangshanhongye.com
电容作为主板电源模块的重要组成部分作用是滤波，可以把脉动直流变成近似直流。所以在主板上会有不少电容来滤除相关电路产生的杂波。 www.xiangshanhongye.com
电容有很多种类型，其中液态铝制电解电容由于成本较低，在电脑上被大量使用，一下简称液态铝制电解电容为普通电容。 www.xiangshanhongye.com
 www.xiangshanhongye.com

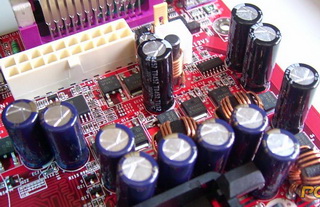

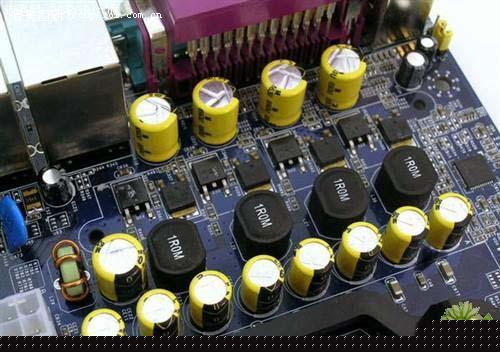

主板上密密麻麻的普通电容 www.xiangshanhongye.com
液态铝制电解电容因为其结构特性，内部装有电解液，在使用过程中如果出现过压现象，这时电容的漏电流增大，电容会在短时间内迅速发热，导致电容的温度升高，电容内部的电解液会因高温变成气体致使电容内部的压力增大。当这个压力超过电解电容的铝外壳承受压力的时候，电容就会发生爆炸。为了避免电容爆炸造的不必要的人身和物品损伤，每个电解电容的顶部都有刻上防爆纹，就是十字或三叉及其他形状的压力释放点，这是人为的制造压力薄弱点，当电容内部压力过大时，就会从此处泄压，避免产生爆炸情况，有点类似高压锅安全阀的原理。 www.xiangshanhongye.com
www.xiangshanhongye.com

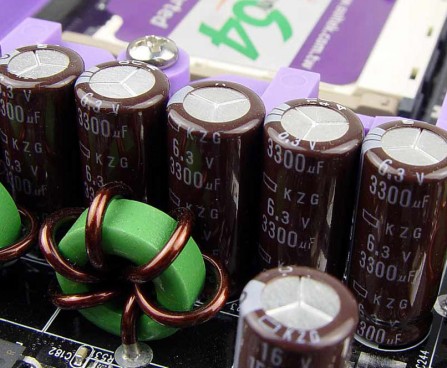

电容上的防爆纹 www.xiangshanhongye.com
 www.xiangshanhongye.com

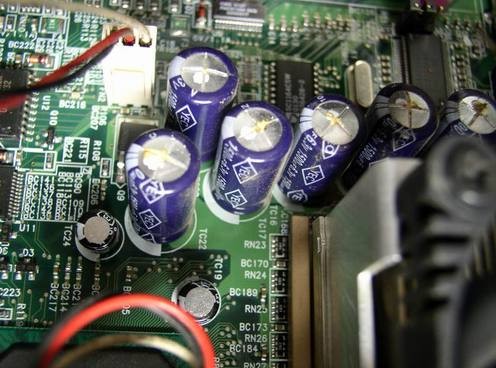

电容已经鼓了起来 www.xiangshanhongye.com
 www.xiangshanhongye.com

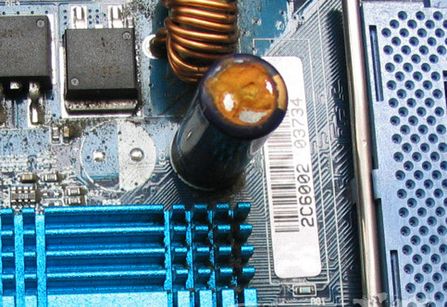

电解液开始流出 香山红叶
 www.xiangshanhongye.com

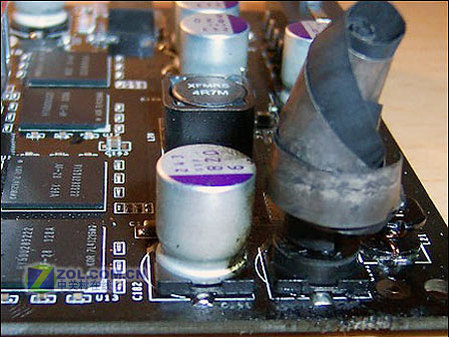

电容大爆 香山红叶
 www.xiangshanhongye.com
由于普通电容的这些缺点，因此有不少厂商开始使用固态铝制电解电容。固态铝制电解电容简称固态电容，技嘉在96年推出P965-DS3主板上全部电容都采用了固态电容，也由此开始，全固态主板开始风行了起来。 香山红叶
 www.xiangshanhongye.com

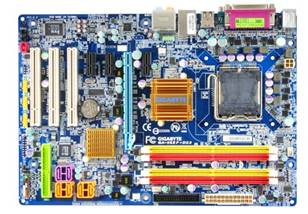

技嘉经典的P965-DS3，全固态主板 www.xiangshanhongye.com
固态电解电容。它与普通电容最大差别在于采用了不同的介电材料，普通电容介电材料为电解液，而固态电容的介电材料则为导电性高分子。由于固态电容采用导电性高分子产品作为介电材料，该材料不会与氧化铝产生作用，通电后不致于发生爆炸的现象；同时它为固态产品，自然也就不存在由于受热膨胀导致爆裂的情况了。固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，寿命要高于普通电容。 www.xiangshanhongye.com
固态电容也有爆裂的危险，但几率比普通电容小的多，通常都是使用不当或外界条件恶劣导致的 www.xiangshanhongye.com
下面介绍一些常见的固态电容： www.xiangshanhongye.com
 www.xiangshanhongye.com

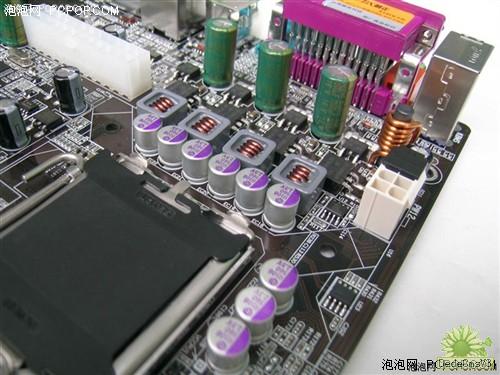

紫色三洋OS-CON固态电容。 www.xiangshanhongye.com
这种电容是公认最好的板卡电容，不过成本也应该是最高的一种吧。还分为若干级别，比如SVP系列（似乎也有直插封装的） 电脑-香山红叶
香山红叶

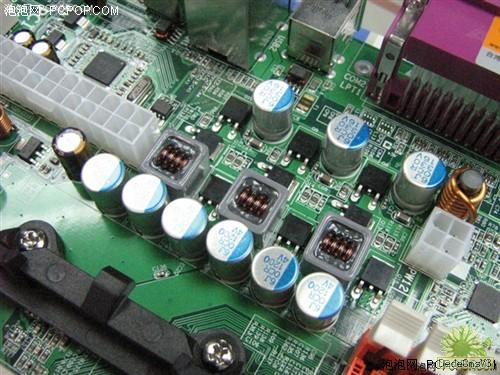

日本化工 Nippon chemi con (NCC) 铝聚合物超低阻系列电容，这个也是不错的电容 www.xiangshanhongye.com
 www.xiangshanhongye.com
红色富士通铝壳L8固态电容，个人觉得比前两者要差一点 香山红叶
上面介绍的三种都是铝壳的，其实还有包皮系列的固态电容，这种固态电容比较容易被误认为普通电容。 www.xiangshanhongye.com
 香山红叶

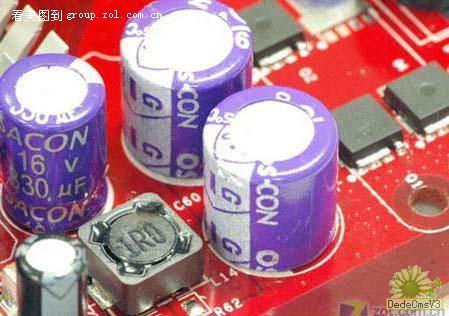

紫色三洋包皮直插OS-CON固态电容 香山红叶
最早出现的固态电容就是这一种，当年在高端电器上才会用到的极品电容。注意：最左边那个“SACON”是假洋鬼子，图片点击可在新窗口打开查看外形和标识很容易让人误认为是三洋OS-CON固态电容，其实是个台系普通铝电解电容。 www.xiangshanhongye.com
 香山红叶
黄.色富士通包皮R5固态电容 www.xiangshanhongye.com
号称军用级别富士通固态电容，最常见于七彩虹和昂达板块，质量和性能还行。但是这种电容确切的说不是完全真正的固态电容，因此现在称呼这种电容都以富士通极品军工级电容所替代。 香山红叶
另外，现在还有一种优质的电容，叫钽电容，一般为贴片式，小立方形，很早以前也有直插式，形如水滴状，其品质也要比电解电容好，成本相对来说也高一些，但外形跟电解电容有明显区别，不易让人产生误解，常用于高端主板上。 香山红叶
 www.xiangshanhongye.com

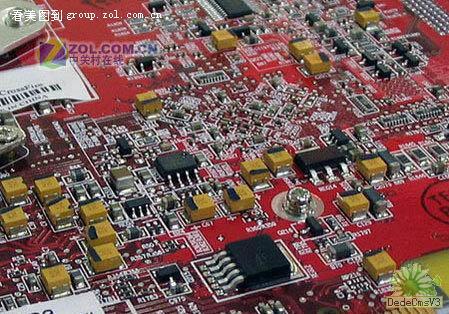

钽电容 www.xiangshanhongye.com
